Sistem compact CLOOS Qirox QR-CS-6-O 5kN



QR-CS-6-O 5kN


Cere oferta pret

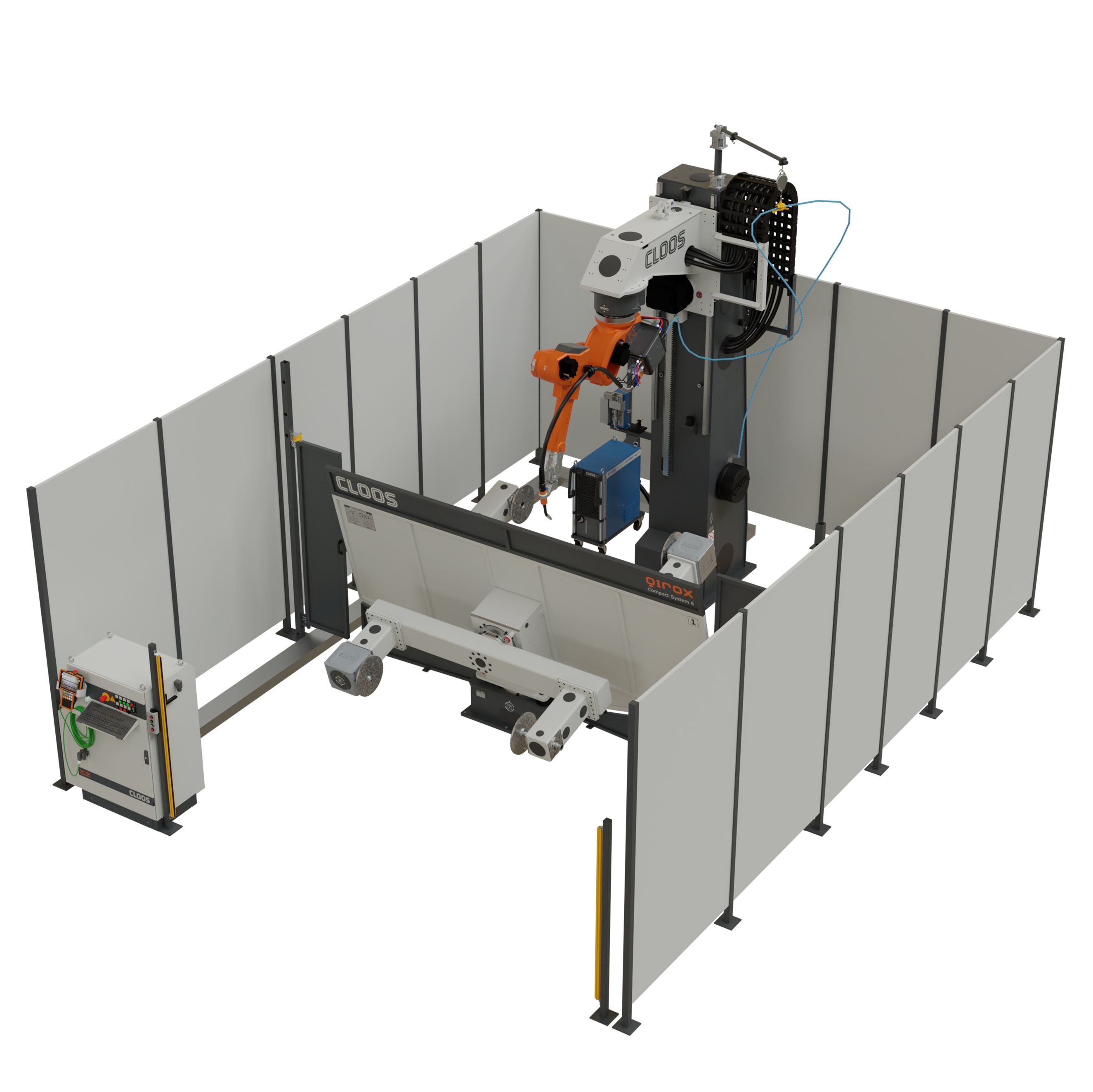

Sistemul compact puternic QR-CS-5 este ideal pentru piese de dimensiuni medii cu o greutate de pana la 5 kN pe statie, care pot fi pozitionate ideal folosind pozitionerul cu 2 grade de libertate.

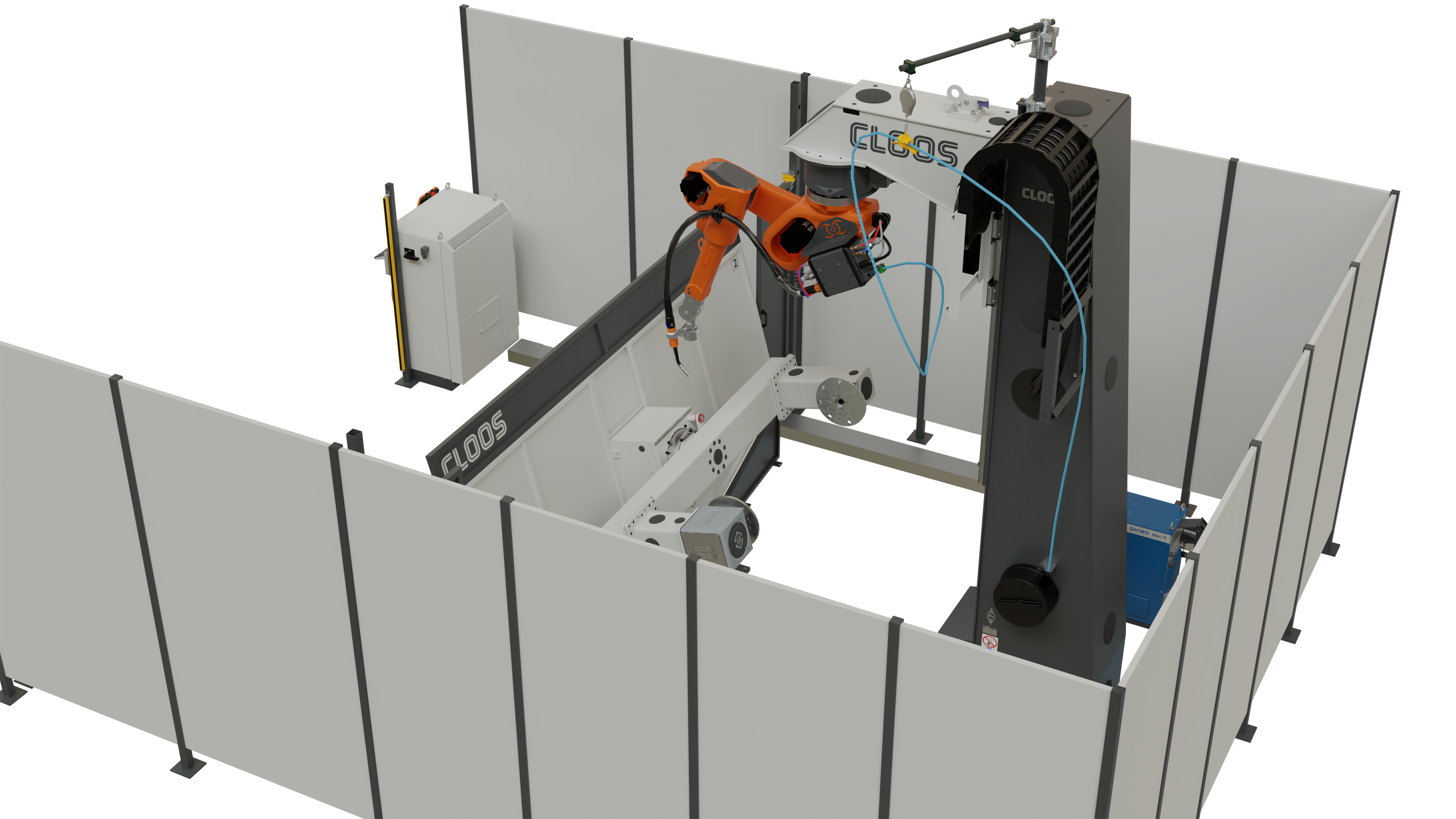

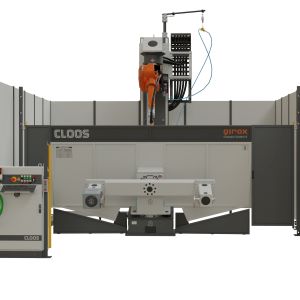

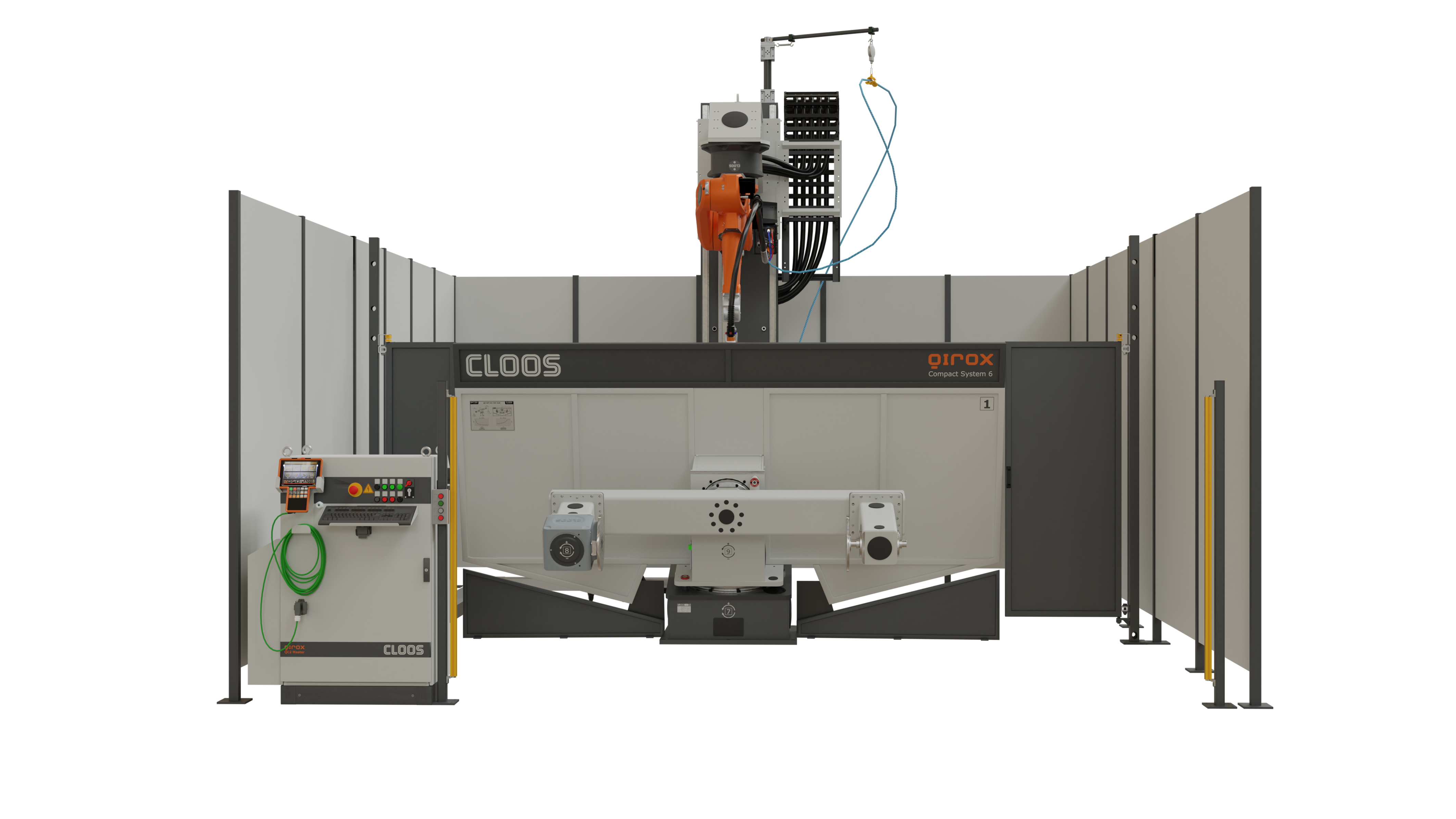

Sistemul compact QR-CS-5 are un pozitioner de lucru cu doua statii si schimbul de statii se face printr-o miscare de rotatie cu axa verticala. Fiecare post de lucru are un pozitioner cu 2 grade de libertate, ce permite pozitionarea pieselor in pozitie optima de sudare (in jgheab), astfel crescand viteza de sudare, calitatea si productivitatea.
Dispozitivele de fixare a pieselor pot fi usor montate pe plansaibele pozitionerului.

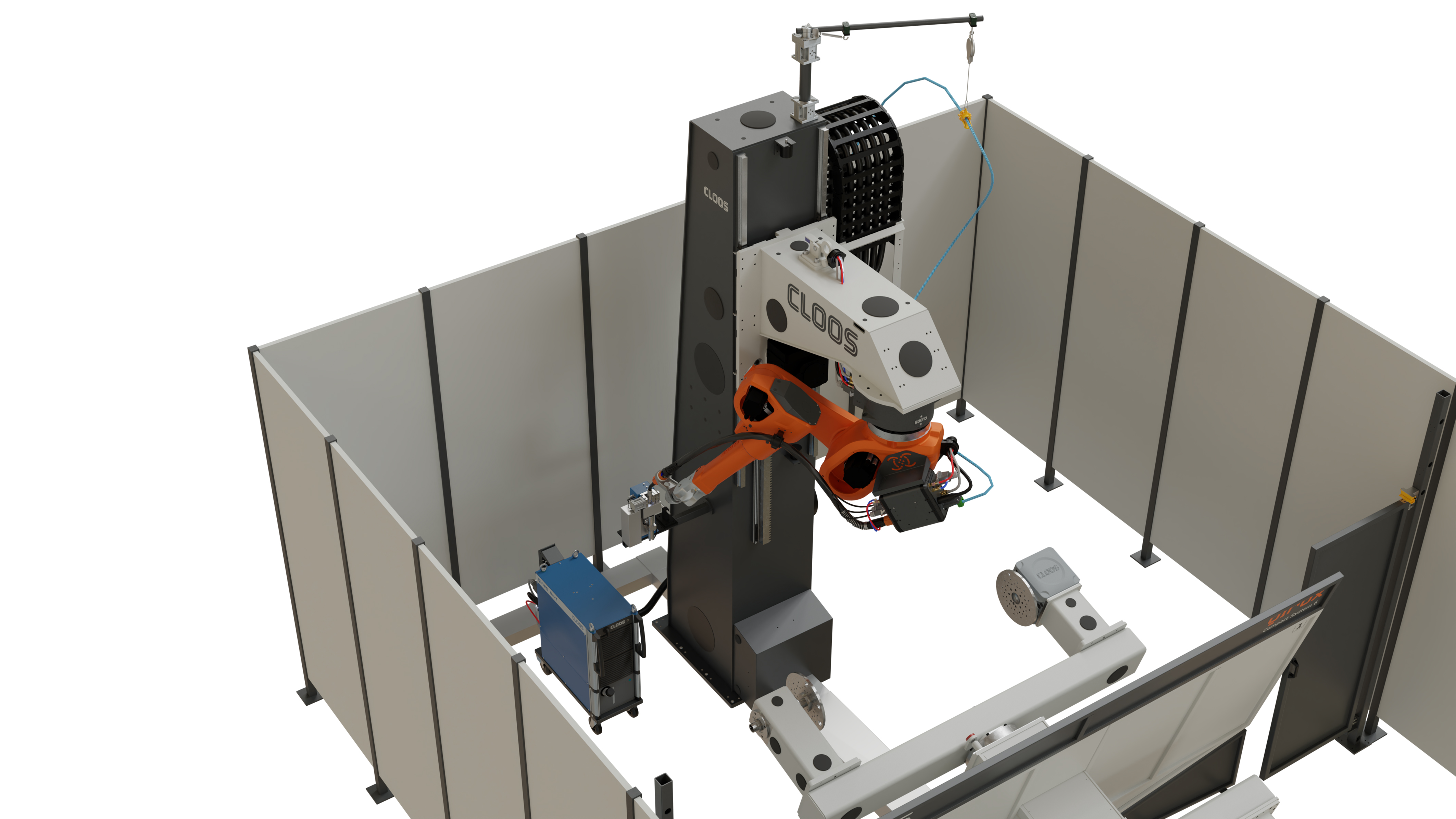

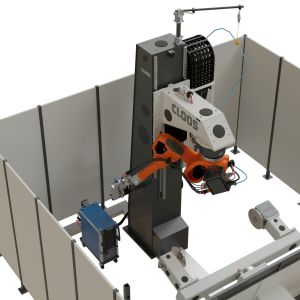

Robotii si pozitionerul sunt montati pe un cadru de baza stabil, in care toate conexiunile de cabluri si alte medii sunt protejate. Inima sistemului compact este robotul QIROX QRC-350 montat suspendat pe o axa de translatie verticala.
Pachetul de sudura QINEO-NexT consta intr-o sursa de curent de sudura cu un curent maxim de 450 sau 550 amperi, un sistem puternic de alimentare cu sarma si un arzator de sudura cu apa racita, precum si o curatare mecanica a arzatorului de sudura.
QR-CS-5 este de asemenea echipat cu o perdea optica si un panou de preselectie pentru a proteja personalul in timpul intoarcerii pozitionerului.

Sistemul robotizat compact este compus din componente optimizate pentru o conlucrare ideală, construite conform înaltelor standarde de calitate CLOOS garantând totodată un raport preţ/calitate optim.

Aceste componente sunt montate pe un cadru stabil, pentru a realiza o punere pentru a realiza o punere în funcţiune cât mai rapidă.


Componentele Celulei robotizate compacte:

  • Robot industrial Qirox QRC 350;
  • Dulap de comandă Qirox Controller Master cu sistem de operare CAROLA.
  • Masă automata cu 2 staţii de lucru - sarcină pe fiecare staţie 500kg;
  • Dimensiune maxima piesa: 950x950x1400mm;
  • Timp tact intoarcere: 2-6 secunde;
  • inaltime platou: ca. 1000mm;
  • Sursă de sudare Qineo NexT 452.
  • Dispozitiv de avans sârmă QWD.
  • Pistolet de sudare MRW inclusiv dispozitiv de verificare.
  • Pachet de furtune de legătură.
  • Suport pentru pistoletul de sudare cu dispozitiv anticoliziune.

Tehnica de siguranţă:

  • Barieră optică şi panou preselecţie;
  • Usa service.

Date tehnice:


Procedee: MIG brazare
MIG/MAG single
MIG/MAG single AC
MIG/MAG single Pulsat
MIG/MAG Tandem
WIG/TIG AC/DC
WIG/TIG DC
Lungime maxima piesa: 1500mm
Latime maxima piesa: 950mm
Inaltime maxima piesa: 950mm
Greutate maxima piesa: 500kg
Diametru rotire piesa: 1000mm
Inaltime incarcare: 1000mm
Cursa verticala robot: 1000mm
Dimensiuni sistem: 7364 x 5140 x 3975mm
